Flash melalui VGA polytron on board spi en25Q32

 update---16/01/2024

Last Support:

EEROM 24x01,24x02,24x04,24x08,24x16,24x32,24x64,24x128,24x256,24x512

SPI winbond : Winb25Q32, win2q64,Winb25Q128

add new

- perbaikan bug kecil

- spi add

GigaDevice : GD25q32

Zbit :ZB25VQ32A

EON : EN25Q32

- ADD Isp progamming by Mstar . support chipset TV (TSUMVXX, LGE.MSTAR DLL)

menggunakan protocol i2c communication...

sudah tested polytron on board spi en25Q32, YG lain belum tested

modul menggunakan ch341 , atur jumper ke 5v...sinyal scl sda di vga 5v, jadi di ch341 di sesuikan juga 5v

Cara Isp Mstar:

1. hubung scl sda ground to vga pin 5.gnd, sda=12, scl=15....sda <--> sda , scla <--> scl , gnd <---> gnd

2. hidupkan tv posisi stanby...

3. jalankan aplikasi..atur speedi2c di setting i2c pada 100khz

5. klik login

6. klik isp kalau sdh berhasil connect akan autodeteck spi onboard

7. bila telah selesai klik logout( keluar dari mstar

write program --> open file -->write

bila write error mungkin ic kena lock...--> buka setting spi , pilih clear protection lalu klik exec

coba klik status bila sreg=00 maka lock terbuka

sekarang write lagi biasanya bisa.. tested poytron chipset tsumvxx on board spi 25q32. test read write veryfi ...ok

https://www.mediafire.com/file/ukipif2gv91u9jx/TooCH341%252816-01-2024.rar/file

Sumber: https://www.facebook.com/groups/715645981965874/permalink/2248085932055197/?mibextid=Nif5oz

Lg 21" av tidak sinkron

 Tv LG menggunakan type PCB MC - 019A  menggunakan ic tda9381psdengan gejala kalau di colok av seperti gambar tidak sinkron hanya hitam garis-garis putih agak berbintik dan suara juga tidak ada akan tetapi osd dan raster normal.

Daya kira hanya di bagian jalur cvbs-y yg bermasalah, setelah di cek tiap out kaki sesuai datasheet ternyata ada yg nyeleneh di bagian pin 18 tidak ada tegangan sama sekali, akhirnya saya telisuri ternyata yg jadi biang kerok c507 short, setelah diganti langsung cling.

Semoga tulisan ini bisa membantu 🙏

Tv LG 21" Chassis SC-023D kalau ada gambar tidak ada suara

 kali ini dapat garapan LG 21" dengan nomer chassis SC-023D  type RD-21FB70V dengan keluhan kerusakan jika keluar gambar tidak ada suara tapi jika tidak ada gambar atau mati standby pasti keluar suara kalau av ada input suara.Chassis tv ini menggunakan aisy single type LG8046-32A atau 8823CPNG5JK3,aisy switch audio TDA7442 vertikal LA78040,dan STR F6654.

Lalu tv saya coba ON kan,LED indikator menyala merah,kemudian saya pencet tombol CHANEL + nya di panel,tapi tak ada reaksi apapun,LED pun nggak berkedip sama sekali.

Kemudian saya lakukan pengukuran tegangan di pin POWERnya yaitu pin 64 dan terukur tegangan sebesar 2.5V,saya pencet tombol CHANEL + tetapi tegangan di titik tersebut tidak mau HIGH maupun LOW,di pin KEY pun tidak menunjukan reaksi apa-apa.

Lalu pemeriksaan beralih ke pin RESETnya di sini terukur tegangan senilai 4.5V and it's OK,beralih lagi pemeriksaan ke XTALnya,dan di dapati di kedua pinnya tegangan masing-masing senilai 2.5V dan 1.8V,and it's OK,beralih lagi ke pin SDA dan SCLnya,pada pin SDAnya terukur tegangan senilai 3.2V dan di pin SCLnya terukur tegangan senilai 0.9V, di sini rupanya ada kejanggalan,seharusnya kan tegangan di pin SDA dan SCL setidak-tidaknya tegangannya sama.

Coba cek satu persatu dijalur SCL,dan akhirnya pun ditemukan biang keroknya  adalah D23 dalam kondisi setengah short circuit. D23 saya ganti dengan IN4148,setelah pergantian tersebut tv pun saya coba nyalakan dan tv pun sudah bisa ON start lagi akan tetapi tidak ada suara.

Saya coba masuk ke service mode ternyata untuk av audionya datanya berubah menjadi 0, lalu saya coba ganti ke 1 dan langsung keluar suara.

Akhirnya selesai juga tugas ini dan semoga bisa jadi referensi untuk teman-teman yg mempunyai masalah seperti ini, karena terkadang masalah sama tapi penanganan yang berbeda.

Terima kasih Allah sudah memberikan kelancaran proses penyelesaian pekerjaan ini dan terima kasih kepada teman-teman yang sudah berkunjung ke blog saya ini.

LG Slim Pearl Black lampu indikator kedip-kedip



Kali ini saya dapat servisan lg Pearl Black yang hanya hidup lampu tapi kedip-kedip, lalu saya coba bongkar casing dan saya cek tegangan ternyata semua bergoyang.

Coba lepas beban b+ ternyata masih tetap kedip-kedip, coba ganti opto masih tetap kedip-kedip, coba ganti tl431 masih juga kedip-kedip lalu saya coba cek bagian regulator primer ternyata tegan naik turun juga.

Setelah cek satu persatu komponen bagian primi akhirnya menemukan biang keroknya yaitu r806 yg sudah molor yang seharusnya 39k menjadi 558k, setelah di ganti langsung normal.

Terima kasih atas kunjungannya di bog ini dan semoga bisa bermanfaat bagi kita semua

Upgrade Matrix HD Ethernet lewat Komputer

Matrix HD Ethernet adalah resiver yang bisa menangkap sinyal dvbs-1, dvbs-2 dengan format mpeg-2, mpeg-4, HD. resiver ini sudah suport PVR yg bisa untuk merekam dan memutar rekaman tersebut serta file gambar dengan koneksi USB. USB ini juga bisa digunakan untuk meng-upgrade softwarenya. cukup dengan flaskdisk kita sudah bisa untuk mengupgrade software ke versi yang lebih baru.

namun kadang-kadang dalam proses upgrade ini terjadi kegagalan, biasanya terjadi karena ketika proses upgrade tiba-tiba listrik padam atau karena versi software yang tidak sesuai. akibatnya resiver tersebut  menjadi mati. umumnya kematian ini sering disebut mati suri karena dibilang mati, nyatanya resiver ini belum mati. dibilang hidup, kenyataannya juga tidak mau menyala. jika mengalami hal seperti ini, anda tidak perlu hawatir, karena resiver ini masih bisa hidup kembali dengan meng-upgradenya melalui komputer. caranya akan saya jelaskan sebagai berikut.

pertama yang dibutuhkan adalah komputer, speknya sembarang, pentium 1 juga bisa. pake leptop juga bisa asalkan ada com-port nya. kalau tidak ada com-port nya seperti laptop atau netbook, anda perlu alat tambahan usb to rs232 seperti ini:

Usb to rs232

kemudian yang kedua adalah software dan tool nya. software adalah file dengan ekstensi ( .abs ) yang akan dimasukkan ke resiver yang mati suri tersebut. sedangkan tool adalah program yang digunakan untuk memasukkan software kedalam resiver. untuk software dan toolnya anda bisa download di banyak situs yang menyediakannya atau bisa juga anda download di (4shared) Upgrade Matrix prolink HD Ethernet Via Komputer atau (ziddu) Upgrade Matrix prolink HD Ethernet Via Komputer atau anda juga menggunakan versi lain karena tool dan software ini banyak versinya.

yang ketiga adalah 3 helai kabel. kabel ini digunakan untuk menghubungkan resiver ke komputer. untuk sambungan (colokannya) anda bisa menggunakan konektor rs232 db9 female,

Konektor rs232

namun jika tidak ada, anda bisa mensoldernya. saya sendiri lebih suka mensoldernya karena nyambungnya lebih mantap. cara nyambungnya adalah seperti gambar dibawah ini:

Cara Menyambung Kabel rs232

dari 9 pin rs232, yang dibutuhkan hanya 3 pin saja. yaitu pin 2,3, dan 5. yang ada tulisan Gnd adalah pin 5. sedangkan yang disilang adalah rx dan tx (pin 2 dan 3). untuk mengetahui yang mana nomor2 pinnya, anda bisa memanfaatkan pin ke-5 ini. pin ini adalah ground, jadi anda bisa mentesternya. jika yang nyambung ke ground, berarti itulah pin ke-5 dan setelah pin ke-5 ini ketemu, maka anda bisa menyambung pin ke 2 dan 3 dengan mencocokkan sesuai gambar. untuk hasil yang lebih baik, gunakanlah kabel yang groundnya besar, misalnya kabel head untuk tape caset.

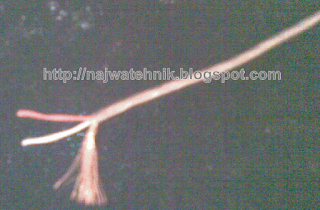

Kabel untuk sambungan upgrade

setelah semua beres, maka kita tinggal menjalankan proses upgrade. pertama buka toolnya, maka akan muncul jendela seperti ini:

Upgrade Step 1

port (com1) bisa anda rubah sesuai dengan sambungan komputer anda, misalnya anda menyambungkan pada com2, maka pada port juga harus com2.


bits rate diisi dengan yang paling tinggi saja agar prosesnya cepat.

parity juga bisa diisi sembarang, saya juga gak ngerti maksudnya, tapi diisi sembarang bisa.

operate mode diisi upgrade

pada file, anda cari software yang akan dimasukkan ke resiver. anda bisa memilih software yang anda download pada link diatas.

include bootloader harus anda centang kalau tidah dicentag, walaupun upgrade selesai, resiver tetap tidak bisa menyala.

setelah itu klik Next dan kemudian akan muncul jendela seperti ini:

Upgrade step 2

Tombol Panel Belakang pada Matrix hd ethernet

kemudian hidupkan resiver dengan menekan tombol panel belakang. setelah beberapa saat muncul tulisan "synchronizing STBs ... Done" dan proses download dimulai. gambarnya seperti ini:

Prosed Download

jika proses download tidak mau star dan malah terdeteksi flash memori error, maka klik back. setelah kembali kehalaman sebelumnya, silahkan anda klik next (proses diulang lagi) karena pada tahap ini belum tentu dalam sekali jalan langsung jadi. ini dikarenakan tiap-tiap perangkat belum tentu sama. kemudian matikan resiver dengan menekan tombol panel belakang. kemudian tekan dan jangan lepaskan tombol power panel depan sambil hidupkan resiver dengan meng on kan panel belakang. ingat! tombol power panel depan jangan dilepaskan.

Tombol Power Penel Depan

maka setelah beberapa saat deteksi stb selesai. "synchronizing STBs  ...    Done". tombol power panel depan jangan dilepaskan sampai prosed download mulai.
anda bisa mengulang beberapa kali sampai proses download bisa berjalan. setelah proses download bisa star, anda lepaskan tombol power panel depan.

setelah proses download selesai, gambarnya seperti ini:

download komplit

kemudian klik next untuk memulai proses burning, setelah proses burning selesai klik finish dan proses upgradepun selesai. Resiver langsung on.

sumber: http://najwatehnik.blogspot.com/2012/10/upgrade-matrix-hd-ethernet-lewat.html

Cara seting internet sharing di matrix Prolink HD Ethernet lewat modem.

Cara sharing internet menggunakan Receiver/ Digital Video Broadcasting Satellite merek Matrix Prolink HD tidaklah sesulit yang kita bayangkan, apalagi kita familiar dengan sharing dari 1 komputer ke komputer lain (peer to peer).

Peralatan yang harus di sediakan :

• Komputer (PC), laptop, Notebook & lainnya.
• Modem GSM atau CDMA USB merek Huaweii, ZTE, icon, prolink, dll siap digunakan sebagai aliran data internet pakai simcard (Telkomsel, Proxl, Indosat, Axis, Smartfrend, Speedy) internet WiFi, Router.
• Kabel UTP dengan kedua ujung menggunakan konektor Rj45, tipe sambungan kabel Cross/ crossover cable bukan "Stright" cable.
• Receiver Matrix Prolink HD Ethernet dengan versi software bawaan saat di beli atau yang sudah di upgrade lewat USB, RS232, OTA
• Antena parabola untuk mengambil aliran signal dari satelit (contohnya Optus, SES7, Chinasat 6B, JCSAT 3, Vinasat, Thaicom 2)

Sebelum menghubungkan kabel Cross dari Komputer Desktop (Personal Computer) ke receiver terlebih dahulu seting di Komputer/ laptop internet sharingnya, langkah - langkahnya seperti berikut :

• Hubungkan Cross kabel dari receiver ke komputer
• Pada network connection pilih koneksi yang kita gunakan untuk sharing
• Klik kanan di koneksinya, pilih properties >> properties >> advance >> centang Allow other network user to connect through this computer's internet connection >> OK
• Pada koneksi Local Area Network Conection - Klik kanan - properties - letakkan kursor pada Internet Protocol (TCP/IP) - klik tab properties - Tab General centang Use the following IP adress - isikan IP adress : 192.168.000.001 - Subnet mask : 255.255.255.000 (ingat ! ini yang akan di gunakan di setingan pada receiver) - isikan pada Use the following DNS server address - Preffered DNS server : 8.8.8.8 (DNS Google) (ini juga nantinya untuk setingan di receiver) - OK - OK

Setingan di menu receiver Matrix Prolink HD Ethernet :

• Menu - Instalasi - geser ke koneksi antena (geser pakai tombol panah ke kana di remote control) - tekan di remote control angka 5881 - DHCP posisikan "mati"
• Alamat IP : 192.168.000.001 atau terserah di seting pakai berapa
• subnet mask : 255,255.255.000
• pintu gerbang/ gateway : 192.168.00.001 (sama persis pada setingan di konesi internet komputer)
• DNS disukai/ preffered : 192.168.000.001
• DNS bergantian/ preffered : 8.8.8.8
• tekan exit di remote control
• Masih pada setingan menu - koneksi antena - tekan angka 5882 di remote control
• Pilihan tipe sharing - IKS Dongle
• num server 1 bisa 2 & seterusnya tinggal sesuaikan dengan tiket server yang berbeda-beda nantinya
• tipe server : Cccam
• IP server : .........isikan sendiri yaaaa (contohnya xxx.aaa.com)
• dari port : ..........angkanya pasti dah tau donk
• ID : ......pasti punya yaaaa
• password : .....tiap user pasti beda isiannya
• arahkan kursor ke "num server" - tekan OK
• Tekan Exit di remote control - kalau ada pilhan untuk pertanyaan save kemudian reboot - pilih simpan/ Yes (untuk software bawaan bulan September tidak ada pilihannya, harus matikan kemudian hidupkan receiver secara manual.)

Jangan lupa colok/ masukkan kabel dari antena parabola ke receiver, masuk kembali ke koneksi di komputer pakai modem - aktifkan / connect jaringan internetnya, akan ada tampilan "connection server, please wait..." di Monitor TV, tunggu beberapa saat akan muncul juga Connection, succsess (ini tandanya setingan sudah benar & server bekerja dengan baik), jika muncul Connection, Failed itu tandanya ada kesalahan setingannya di Komputer/ receiver bisa juga server lagi down/ error, mati atau juga tida ada koneksi internetnya. Biar koneksi internet lancar di komputer klik Star - RUN - ketikkan CMD - ketik ping google.com -t

&lt;p&gt;Your browser does not support iframes.&lt;/p&gt;

Hasil test diatas pakai OS Windows XP koneksi ISP 3 three GPRS/ EDGE paket internet reguler Rp. 5000,- per 5 hari (dengan kuota inet turun ke 60kb masih lancar buat fly by Matrix HD Prolink Ethernet). Bisa di coba dengan menggunakan koneksi internet dari proXL, AXIS, Telkomsel Simpati/ As, Telkom Flexy/ speedy, Mentari & lainnya yang berbayar ataupun gratis internet. Semakin bagus koneksi internet kita apalagi pada jaringan 3G semakin baik hasil tontonannya. Silahkan juga di aplikasikan ke OS Window 7/ 8.
Merek receiver lainnya bisa menggunakan internet sharing diantaranya tipe Openbox HD lewat port Ethernet Rj45.

cara koneksi internet recever openbox

cara memasukkan kartu fly, pastikan internet telah tersambung, langkah:
1. Menu
2. Network Setup
3. DHCP on
4. Apply
5. tekan exit
lalu masuk ke
1.  CCam client set up
2. manage configuration files
3. ccam.cfg
masukkan tiket fly, langkah:

1. tekan tombol biru add account
2. protocol = ccam
3. host = beli dulu ke yg nyediain
4. port = beli dulu ke yg nyediain
5. user= beli dulu ke yg nyediain
6. pasword =  beli dulu ke yg nyediain
7. Dicentang, ok yaitu warna kuning
8. EXIT
9. Restart openbox, matikan lalu nyalakan lagi

cara mencari biss key

Mencari Acakan Biss Key

Pengacakan ini biasanya dilakukan oleh pihak Pay TV atau TV berbayar, seperti Telkomvision, Indovision, Top TV, Astro, dan banyak lagi. Namun ada pula dimana siaran yang biasanya dapat kita saksikan secara free, pada momen-momen tertentu kita tidak dapat menyaksikannya karena dilakukan pengacakan. Kebanyakan pengacakan ini dilakukan pada saat siaran olah raga khususnya olah raga sepak bola. Sebut saja pada musim lalu dimana pihak MNCTV dan Global TV selalu mengacak siaran setiap akan dilangsungkannya pertandingan Liga Inggris 2011 – 2012 dimana akhir musim lalu yang menjadi juara adalah Manchester City, dan yang terakhir adalah pihak RCTI yang mengacak untuk tayangan EURO 2012 di Polandia – Ukraina.
Banyak sekali sistem pengacakan yang ada, dari Irdeto, Nagravision, Videoguard, Biss dan banyak lagi. Nah untuk tayangan-tayangan tersebut harus memerlukan kode kombinasi 16 karakter (angka+huruf) dan tentunya juga memerlukan reciever khusus yang mampu/ada fasilitas untuk memasukan kode-kode tersebut. Sebagai informasi reciever yang dimaksud seperti Matrix Reloaded, Matrix Prolink HD, Openbox, Dreambox dan banyak lagi.
Membahas tentang judul artikel kali ini yaitu Cara Mencari Acakan Biss Key, sebetulnya banyak sekali tool yang mampu untuk melakukan pencarian Biss Key tersebut. Namun saya tidak membahas semuanya tetapi saya akan membahas salah satu tool, sebut saya “CW Brute Force 0.5″. Dengan tool ini Biss key yang kita cari dapat kita ketahui/dapatkan.
Baiklah tidak lengkap rasanya jika saya tidak memberikan cara untuk mencari acakan biss key.



Berikut tahap cara mencari acakan biss key :
